主要功能
EMIStream 和 EMC Expert 选项
工程师可以在PCB设计阶段使用EMIStream，通过EMIStream提示的方法来解决电磁干扰问题。EMIStream提供的阈值和参数设定的默认值是NEC公司的产品开发经验以及NEC中央研究所与大学的合作研究成果。
EMC Expert 是EMIStream的选项。该选项适用于专业人士。EMC工程师或专家可以根据需要自己设定阈值和参数，以使得分析结果更加准确。
此外，可以把用EMC Expert选项所定的设置转移到EMIStream。这样可以将您的EMC设定传递给其他的同行工程师或外包设计公司。
EMIStream 的主要功能
1. EMI设计规则检查

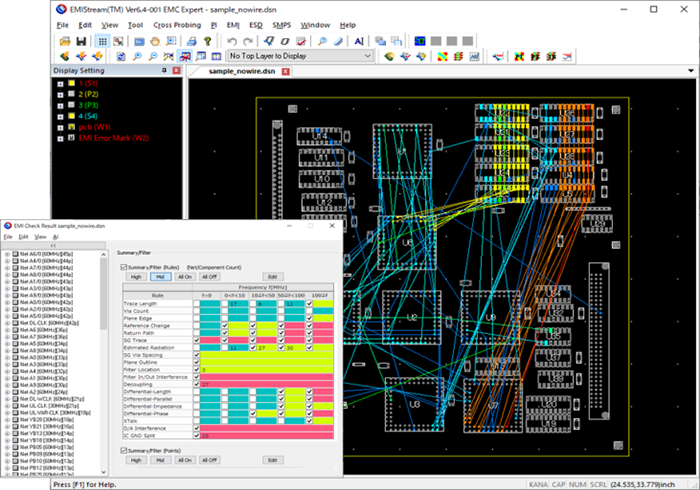

该功能对元件、布线以及平面位置进行检查，并提出改进建议。
EMIStream的13个规则检查的项目是从大量的开发经验和EMI抑制对策中总结出来，并得到了NEC中央研究所和日本及海外大学的研究人员的理论验证。
因此，EMIStream是PCB设计中具有实际价值的工具。
15 项规则检查
电流回流路径的不连续性检查
-
参考层变更（Reference Change）
-
回流路径分析（Return Current Path Discontinuity）
-
平面边缘的布线（Traces Near Plane Edge）
-
SG布线模式（SG Trace）
-
SG布线的过孔间距（SG Via Spacing）
电源平面的检查
-
平面边缘的过孔（Grounding Vias Along Plane Outline）
-
退耦电容（Decoupling Capacitor）
-
数模干扰 (Digital/Analog Interference)
-
LSI接地分离 (IC Ground Split)
布线检查
-
布线长度（Trace Length）
-
过孔数量（Via Count）
-
电磁辐射（Estimated Radiation）
-
过滤器（Filter）
-
差分信号（Differential Signal）
-
串扰（XTalk）
过滤错误功能

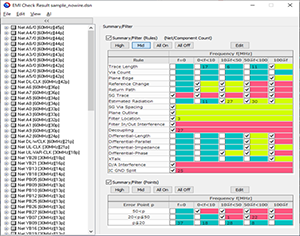

该功能可以对检查出的错误进行筛选，并且按需要解决错误的优先度显示错误列表。用户也可以自定义错误重要度的选择规则。
EMI检查报告书生成功能

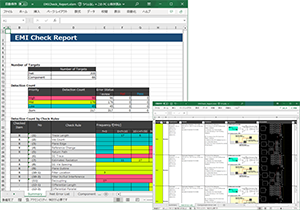

可以用HTML格式导出EMI检查结果。在EMI检查结果中包含发生的错误、位置、以及解决错误的方法建议。该报告书非常有用，可以用来与其他工程师交流或提供给外包设计公司。
可以按自己的要求修改和编辑报告书。
显示辐射值图

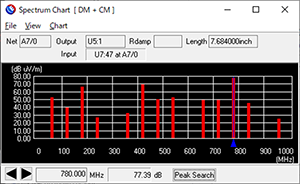

显示计算出的辐射电磁场的频谱图，很容易看到发生问题的频率范围。使用专家选项可以设置IC上升时间和单个网络阻尼或终端电阻值，并且可以设置覆盖全局的参数值。通过对特定网络参数的设置，可以得到更准确的结果。
2. 电源平面和接地平面的谐振分析

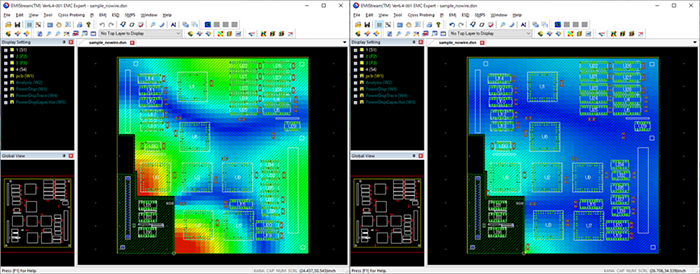

如果电源平面和接地平面之间产生谐振，则EMI会增加。电源、接地平面的谐振分析功能考虑了平面形状、电容器、电源平面与接地平面之间的距离等因素，采用PEEC（部分元等效电路）方法进行分析。
远场电磁辐射计算

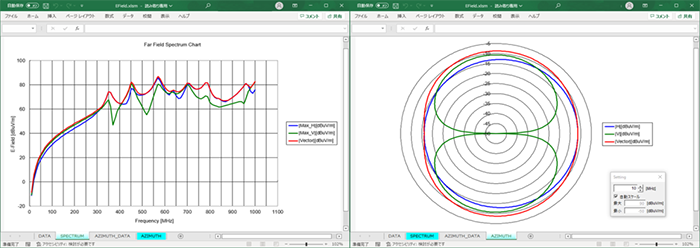

可以计算远场EMI。可以按水平或垂直频率特性和方位模式显示远场EMI。还可以调整计算的环境，例如可以设定PCB在转台上的位置，接收EMI的天线的距离和天线高度。
多层平面的谐振分析

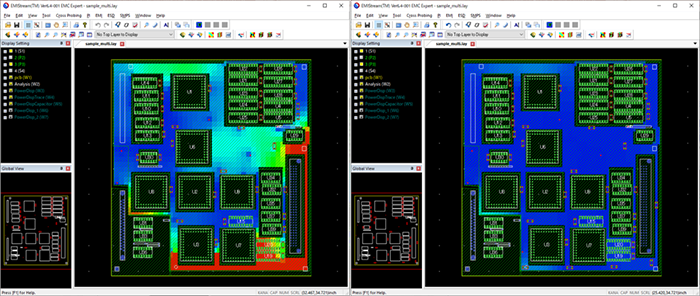

可以一次分析多个平面。不仅可以通过改变电容的位置，还可以通过添加电容等来减小或消除谐振。
