EMIStream的2层板检查功能

Contact

2层板规则检查

EMIStream有专门用于2层印刷电路板的8项设计规则检查的项目。它会指出的EMI问题的原因，并就解决错误提出建议方案。

2层板的EMI规则检查项目

  1. 布线长度检查 (Trace Length)
  2. 参考层变更检查 (Reference Change)
  3. 回流路径不连续检查 (Return Current Path Discontinuity)
  4. SG布线模式检查 (SG Trace)
  5. 过滤器检查 (Filter)
  6. 退耦电容检查 (Decoupling Capacitor)
  7. 差分信号检查 (Differential Signal)
  8. 串扰检查 (X Talk)
  9. 数模干扰检查 (Digital/Analog Interference)
  10. LSI接地分离检查 (IC Ground Split)

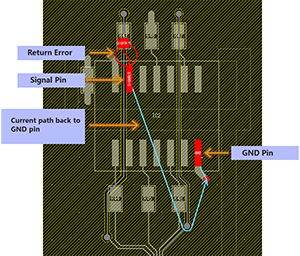

GND端脚的回流路经检查（Return Path）

检查回流电流返回到 LSI 的 GND 端脚的路径

接地布线和信号即使是平行的，从结束平行的位置开始到GND引脚为止的回流路径过长会导致增大辐射电磁波。

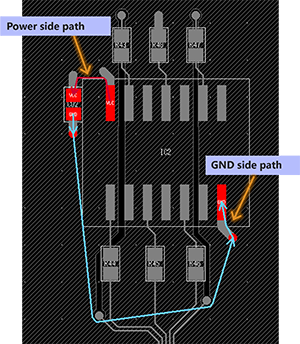

GV环路检查 （Decoupling capacitor）

检查LSI 和退耦电容的电流环路

检查包括GND在内的电流环路是否为最短
* GV 环路距离的合计为最短的电容为检查对象
